Дозаторы фасовочные для мешков типа big-bag
Назначение
Дозатор дискретного действия фасовочный для мешков типа «биг-бег» предназначен для точного дозирования мешков типа "биг-бег" массой 500 – 2000 кг.

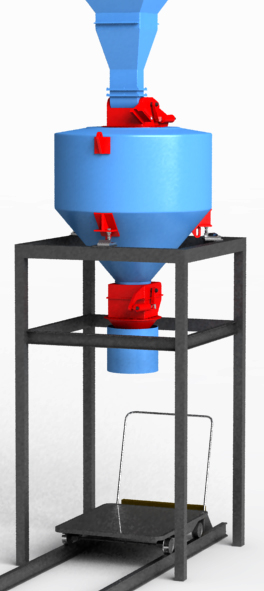

Состав дозатора
- приемная воронка с заслонкой
- грузоприемный ковш с нижней заслонкой и механизмом захвата мешка
- два или три весоизмерительных тензорезисторных датчика
- тележка, на которую устанавливается мешок после его загрузки
- пневматические или электромеханические механизмы закрытия/открытия заслонок
- измерительная аппаратура
- кабели и соединители.
Дополнительное оборудование
- индикатор дистанционный цифровой
- устройство защиты от перенапряжений
- принтер
- адаптер аккумуляторной батареи / блоком бесперебойного питания
Функции
- индицирует текущую загрузку ковша на 4-х разрядном цифровом и 20-ти разрядном столбиковом индикаторе;
- индицирует суммарную массы прошедшего через дозатор продукта на 8-ми разрядном индикаторе;
- ведет учет рабочего времени;
- производит автоматическое тарирование ковша в каждом цикле взвешивания;
- производит автоматический контроль за степенью налипания материала на стенки ковша и в случае недопустимого уровня налипания выдает сообщение об этом факте оператору и на мнемосхему;
- выполняет расчеты коэффициентов для автоматической калибровки;
- выдает аналоговый сигнал, пропорциональный мгновенной производительности весов: 0–5 мА, 0–20 мА, 4–20 мА (под заказ);
- выдает дискретный сигнал о прохождении через весы порции материала определенной величины, устанавливаемой при настройке весов;
- имеет дистанционную стрелочную и/или цифровую индикацию текущей производительности;
- имеет дистанционную индикацию нарастающего итога;
- выводит на бумажную ленту результаты почасовой, посменной, посуточной регистрации пропущенного количества материала;
- отображает на мнемопанели рабочие и аварийные режимы работы;
- работает в диапазоне питающего напряжения от 64 до 265 В;
- имеет защиту от молниевых разрядов;
- имеет энергонезависимая память, позволяющую хранить результаты измерений без применения автономных источников питания (аккумуляторов, батареек);
- имеет непрерывное автоматическое тестирование оборудования и устранение сбоев электронной аппаратуры в процессе работы;
Техническая характеристика
| Наибольший предел взвешивания дозы | кг | 500 | 1000 | 2000 |
|---|---|---|---|---|
| Наибольший предел производительности | отвесов/ч | 150 | 100 | 50 |
| Дискретность индикации дозы | кг | 0,2 | 0,5 | 1 |
- Объемная масса материала, т/м3 .........................................От 0,6 до 0,9
- Класс точности, по ГОСТ 29329.......................................Средний
- Погрешность единичного взвешивания, % от НПВ........................0,25
- Погрешность среднего арифметического значения массы из десяти последовательных доз одного и того же номинального значения, % от суммарной массы 10-ти доз..........0,1
- Электропитание переменным током 50 Гц, В................................От 100 до 260
- Потребляемая мощность, Вт, не более ....................................200
- Диапазон рабочих температур, 0С.........................................От – 10 до + 40
- Относительная влажность воздуха при температуре + 20 0С, %..............80
Измерительная аппаратура дозатора представляет собой весовой микропроцессорный терминал типа ТВБ, имеющий на передней панели:
- четырехразрядный цифровой и столбиковый 20-ти диодный индикатор уровня загрузки ковша
- восьмиразрядный цифровой индикатор суммарного итога;
- четырехдиодная круговая бегущая строка - признак работы загрузочного механизма дозатора;
- светодиод – признак закрытого положения шибера;
- светодиод - признак закрытого состояния днища ковша;
- свитодиод - признак прохождение через весы определенной (устанавливаемой при настройке) порции транспортируемого материала;
- 10 цифровых и 8 управляющих клавиш.
Индикатор дистанционный цифровой (ИДЦ) подключается к интерфейсу RS485 и индицирует на цифровом табло мгновенную производительность или суммарную массу пропущенного через дозатор материала. Максимальное расстояние от ИДЦ до дозатора – 1500 м.
Стандартный принтер подключается к дозатору по LPT каналу.
Адаптер аккумуляторной батареи (ААБ) обеспечивает работоспособность дозатора при отключении напряжения питания. ААБ применяется совместно со стандартным аккумулятором напряжением 12 В с емкостью не менее 45 ВА.
Источник бесперебойного питания (ИБП) обеспечивает работоспособность дозатора при отключении питающего напряжения.
Устройство защиты от перенапряжений (УЗП) осуществляет защиту приборов от импульсных сетевых помех, при номинальном рабочем токе 0,1 А обеспечивает подавление симметричной импульсной помехи длительностью 0,02 мкс с амплитудой до 2000 В и несимметричной импульсной помехи длительностью 0,02 мкс с амплитудой до 4000 В.
